不锈钢深井泵

一、QJ型不锈钢深井泵产品概述

　　QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程；主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ型系列深井潜水泵产品特点

　 　1、电机、水泵一体，潜入水中运行，安全可靠。

　　 2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下，钢管、胶管、塑料管等均可作扬水管使用）。

　　 3、安装、使用、维护方便简单，占地面积小，不需建造泵房。

　　 4、结构简单，节省原材料。

三、QJ型系列深井潜水泵型号意义

　　 例如：200QJ32-52/4

　　 200-机座号（mm）

　　 QJ-井用潜水

　　 32-额定流量（m3/h）

　　 52-额定扬程（m）

　　 4-水泵级数

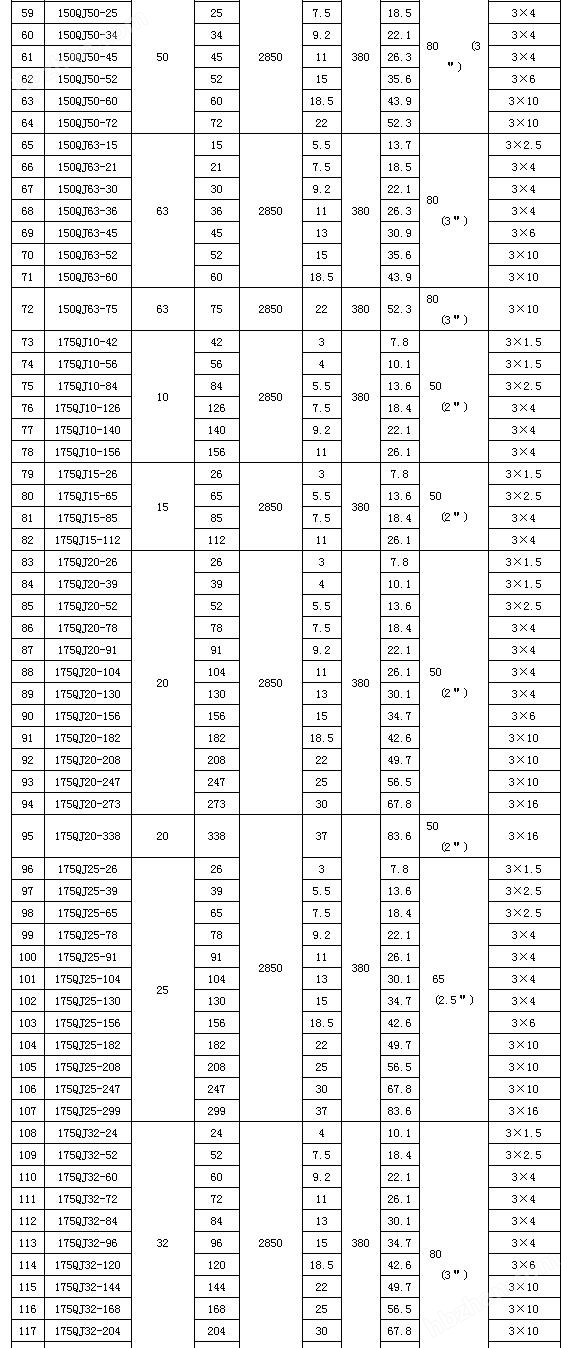

四、QJ型系列深井潜水泵性能参数：

五、不锈钢深井泵结构说明

    1.QJ型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

    2.潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

    3.高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。

    4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

    5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺， 把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。再用防水粘胶带缠2~3层，外面包上2 3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。

    6.电机密闭，采用精密止口螺牷，电缆出口加胶塾进行密封。

    7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。

    8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。

六、深井潜水泵的安装方法

深井潜水泵是深井提水的重要设备，是将电机与水泵连接在一起潜入水中工作的取水泵。深井潜水泵入水后，怎么样下井安装呢?下面为您介绍一下比较常用的下井方式。

首先，应有能吊起机泵及联接井管所需高度，能承受机组及管、缆配套全部重量的起重设备及三脚架、卡箍、钢丝绳、扳手、克丝钳、锉、螺丝刀、兆欧表、压力表、水位测量器等安装设备、工具和仪表。

扬程低于60米的潜水电泵，且流量不大于50方的，可使用软管，直接用钢丝绳或其它能承受整机和扬水管及管中水全部重量的绳索垂直吊装在井内。

扬程在60米以上的泵采用钢管，其安装顺序如下：

1、用卡箍（夹板）卡紧水泵部分上端（此时电机与水泵已联接好）并用吊链垂直吊起，慢慢系入井中，直到卡箍搭于井口，卸下吊链。

2、用另一付卡箍（夹板）卡紧一根管子，离法兰15cm处用吊链吊起，慢慢放下。管法兰与泵法兰中间垫好胶垫，用螺栓、螺母将管与泵均匀用力拧紧。

3、将潜水泵稍稍吊起，卸下水泵上端的卡箍，并用塑料带或电缆卡将电缆扎牢于扬水管上，慢慢系下，使卡箍搭于井口。

4、用同样方法将所有扬水管系下井中。

5、引出电缆接入控制开关后，接入三相电源。然后试一下正反转。如果是反转则会电流大，流量特别小。这时把三根电缆其中任意的两根倒一下即可。

七、不锈钢深井泵注意事项

    1、深井泵在安装使用前，深井潜水泵必须在地面灌满清水然后再放入深井里面，灌水时还应该必须把泵竖立不然会导致未灌满清水的现象，这是深井泵的使用注意事项之一，也是比较容易出现错误使用的事项。

　　2、深井泵放到深井里面之后应该测量深井泵对地的电阻，电阻数值应该不少于5兆欧。

　　3、电源电压一定要达到深井泵规定的电压，不然会导致深井泵出现流量扬程参数达不到的现象，严重时还会出现烧坏电机的现象。

　　4、深井泵安装在水池里面时必须保持深井泵直立，不能倾斜或者平躺使用，这也是深井泵的使用注意事项重点。

　　5、深井泵启动前应该关闭阀门启动，深井泵启动之后再缓慢打开深井泵出口管道阀门，注意观察电流把阀门开度控制在深井泵额定电流附近使用。

　　6、深井泵在运转中需要经常检查电流和电压以及流量扬程是否正常。若出现任何一个指标超出额定的数值，这时应该立即停机，找到原因解决之后才能启动运行。

　　7、新购买的深井泵产品，安装使用投入运行4小时之后，应该停机速测热态电阻。

　　8、中途停止深井泵运行之后下次启动，两者之间间隔时间需要间隔5分钟之后再启动为宜，主要是深井泵启动时电流较大第一次停机之后电机还较热、再加上二次启动电流大温度更会上升的原因为了防止电动机的温度过高和出口管道内的重水发生。

　　9、停泵前，应先关闭出水阀，切断电源，锁好开关箱。冬季停用时，应放净泵中积水。
